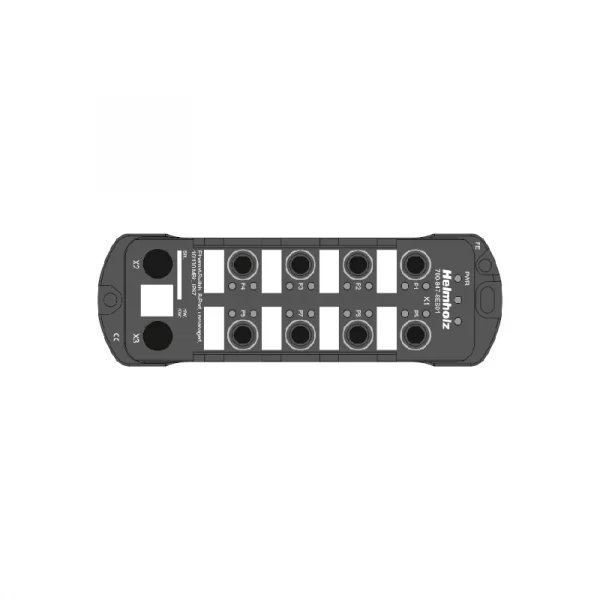

700-847-8ES01 Switch Ethernet 8 puertos

Switch Ethernet 8 puertos no gestionado, 10/100MBit, IP67.

Disponibilidad: Disponible para reserva

Descripción

Ethernet Industrial 700-847-8ES01 Switch Ethernet 8 puertos no gestionado, 10/100MBit, IP67 de Helmholz.

El Switch Ethernet no gestionado IP67 es muy compacto y sirve para una amplia gama de aplicaciones industriales. Gracias a su alto grado de protección IP67 y su rango de temperatura de -40 °C a +75 °C, el Ethernet-Switch IP67 no gestionado es ideal para su uso en entornos industriales difíciles.

El producto es ideal para la instalación sin armario de control. Una vez enchufado, la sencilla solución Plug & Play hace que se pueda utilizar inmediatamente.

Ficha Técnica

Características Switch Ethernet 700-847-8ES01

Interfaz LAN Cantidad 8
Escribe 10BASE-T, 100BASE-TX, dúplex completo/medio,
negociación automática, MDI/MDI-X automático
Clase de conformidad A PROFINET
Conexión M12 con codificación D
Principio de funcionamiento de los sensores inductivos

Los sensores inductivos de proximidad son especiales para la detección de objetos metálicos. Si acercamos un metal al campo magnético que genera el sensor, este es detectado.

Al alejarse el objeto metálico, se vuelve a restituir energía al campo electromagnético, de forma que la amplitud de oscilación del campo vuelve a aumentar hasta superar un determinado umbral, en el cual el sensor conmuta de nuevo, volviendo al estado inicial.

Un sensor inductivo sólo detecta objetos metálicos sin estar sujeto a la influencia de otros materiales, tanto sólidos (madera, vidrio, plástico, …) como líquidos (agua, aceite, …)

Consideraciones sobre los objetos a detectar

El objeto de referencia estándar utilizado para determinar el alcance de un sensor inductivo es una placa cuadrada de acero dulce de grosor 1mm y lados iguales a:

  • Diámetro de la superficie activa (si Ø>3xSn)
  • 3xSn (si 3xSn > Ø)
Factor de corrección
Material del objeto de referencia Factor de corrección
Acero dulce 1.00
Acero Inoxidable 0.85
Latón 0.50
Aluminio 0.45
Cobre 0.40

Estos valores son indicativos. El factor de corrección depende del material y de las características de la bobina utilizada.

Histéresis

La histéresis es la diferencia entre el punto de activación y el punto de desexcitación de la salida cuando el objeto a detectar se aproxima y se aleja.

Esta es necesaria para evitar una rápida activación y desactivación de la salida cuando el sensor está sujeto a vibraciones, o cuando el objeto a detectar se encuentra fijo a la distancia del alcance nominal (Sn).

Modelos enrasados y modelos no enrasados

En los sensores de proximidad debemos diferenciar entre los modelos enrasados y no enrasados.

Los modelos enrasados se caracterizan porque la parte sensible del sensor está completamente a ras del borde de la carcasa. El campo generado por el sensor sólo está presente en la cara activa y por lo tanto sólo detecta objetos en posición frontal, por lo tanto, al montarse, estos modelos pueden ser incorporados completamente en la carcasa metálica de la máquina.

Los modelos no enrasados se caracterizan porque la parte sensible sobresale de la carcasa del sensor. El campo de detección también está presente en las zonas laterales de la cara activa, y presenta, por lo tanto, una mayor extensión, es decir que el alcance es mayor comparado con los modelos enrasados, en este caso, deben ser montados de manera que sobresalgan de la carcasa metálica de la máquina.

Frecuencia de trabajo

Indica la frecuencia máxima de los impulsos con los que el sensor es capaz de activar la salida mientras que el objeto entra y sale del campo de detección. Este valor depende del tipo de sensor, de las dimensiones del objeto a detectar, de la distancia del objeto a la superficie sensible del sensor y de la velocidad del objeto.

Información adicional

Peso 0,41 kg
Dimensiones 2,4 × 6,2 × 19 cm
Marca

Helmholz

Producto

Ethernet industrial
