700-855-16P01 Switch FLEXtra PROFINET

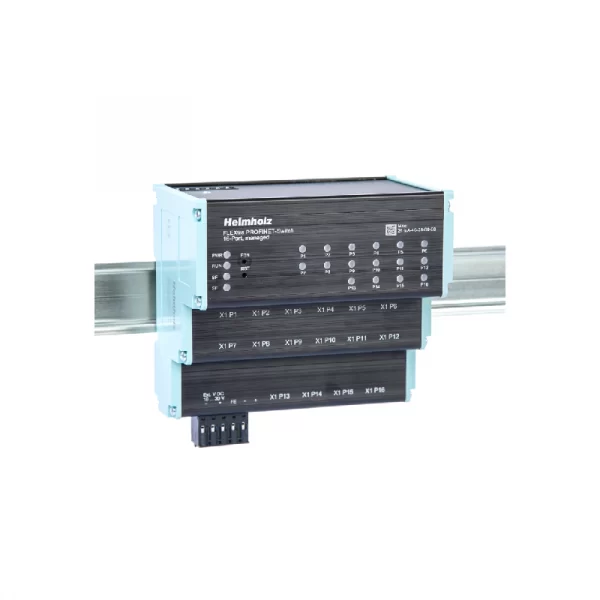

Switch FLEXtra PROFINET 16 puertos, 16x RJ45, gestionado , 10/100/1000 MBit, para Carril DIN.

Disponibilidad: Disponible para reserva

Descripción

Bus de campo 700-855-16P01 Switch FLEXtra PROFINET 16 puertos, 16x RJ45, gestionado , 10/100/1000 MBit, para Carril DIN de Helmholz.

El switch FLEXtra PROFINET gestionado de 16 puertos se puede utilizar para interconectar componentes PROFINET con 100 Mbit/s, así como nodos Ethernet con hasta 1000 Mbit/s. Por lo tanto, es posible la comunicación desde el nivel de control y la máquina o la combinación de componentes Ethernet y PROFINET en un conmutador.

Siempre se garantiza la priorización de PROFINET según la clase de conformidad B de los componentes de la máquina.

Ficha Técnica

Características Switch FLEXtra PROFINET 700-855-16P01

Interfaz PROFINET Cantidad 16
Protocolo PROFINET IO según IEC 61158-6-10
Conexión 16 conectores RJ45
Entradas/salidas digitales Entradas: 4, tipo 3 según DIN EN 61131-2 Salidas: 2, 500mA 24V DC, con fusible electrónico
Principio de funcionamiento de los sensores inductivos

Los sensores inductivos de proximidad son especiales para la detección de objetos metálicos. Si acercamos un metal al campo magnético que genera el sensor, este es detectado.

Al alejarse el objeto metálico, se vuelve a restituir energía al campo electromagnético, de forma que la amplitud de oscilación del campo vuelve a aumentar hasta superar un determinado umbral, en el cual el sensor conmuta de nuevo, volviendo al estado inicial.

Un sensor inductivo sólo detecta objetos metálicos sin estar sujeto a la influencia de otros materiales, tanto sólidos (madera, vidrio, plástico, …) como líquidos (agua, aceite, …)

Consideraciones sobre los objetos a detectar

El objeto de referencia estándar utilizado para determinar el alcance de un sensor inductivo es una placa cuadrada de acero dulce de grosor 1mm y lados iguales a:

  • Diámetro de la superficie activa (si Ø>3xSn)
  • 3xSn (si 3xSn > Ø)
Factor de corrección
Material del objeto de referencia Factor de corrección
Acero dulce 1.00
Acero Inoxidable 0.85
Latón 0.50
Aluminio 0.45
Cobre 0.40

Estos valores son indicativos. El factor de corrección depende del material y de las características de la bobina utilizada.

Histéresis

La histéresis es la diferencia entre el punto de activación y el punto de desexcitación de la salida cuando el objeto a detectar se aproxima y se aleja.

Esta es necesaria para evitar una rápida activación y desactivación de la salida cuando el sensor está sujeto a vibraciones, o cuando el objeto a detectar se encuentra fijo a la distancia del alcance nominal (Sn).

Modelos enrasados y modelos no enrasados

En los sensores de proximidad debemos diferenciar entre los modelos enrasados y no enrasados.

Los modelos enrasados se caracterizan porque la parte sensible del sensor está completamente a ras del borde de la carcasa. El campo generado por el sensor sólo está presente en la cara activa y por lo tanto sólo detecta objetos en posición frontal, por lo tanto, al montarse, estos modelos pueden ser incorporados completamente en la carcasa metálica de la máquina.

Los modelos no enrasados se caracterizan porque la parte sensible sobresale de la carcasa del sensor. El campo de detección también está presente en las zonas laterales de la cara activa, y presenta, por lo tanto, una mayor extensión, es decir que el alcance es mayor comparado con los modelos enrasados, en este caso, deben ser montados de manera que sobresalgan de la carcasa metálica de la máquina.

Frecuencia de trabajo

Indica la frecuencia máxima de los impulsos con los que el sensor es capaz de activar la salida mientras que el objeto entra y sale del campo de detección. Este valor depende del tipo de sensor, de las dimensiones del objeto a detectar, de la distancia del objeto a la superficie sensible del sensor y de la velocidad del objeto.

Información adicional

Peso 0.55 kg
Dimensiones 7.8 × 12.5 × 11.1 cm
Marca

Helmholz

Producto

Bus de Campo, PROFINET
